Motor Tuning
Umbau auf 200 PS mit Schrick Nockenwelle, Schrick Tassenstößel, 70mm Laderrad und Theibach G60 Chip
Highslide JS
VW Passat G60 Syncro Umbau :

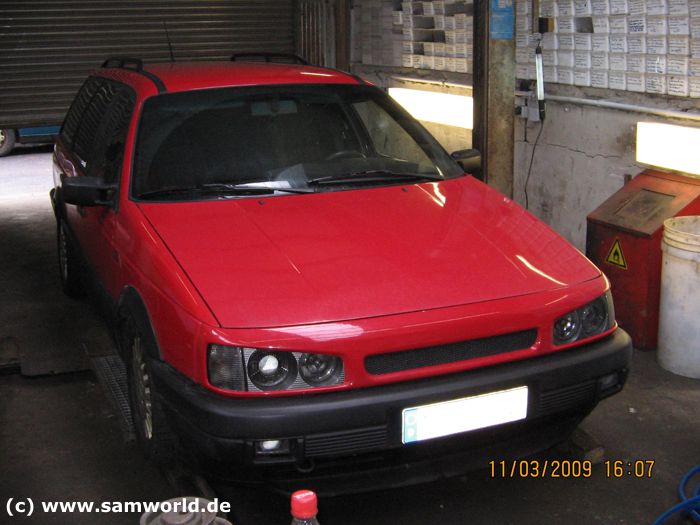

Der Passat bekommt mehr Leistung :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Verbaut werden heute eine Schrick Nockenwelle, Schrick Tassenstößel, 70mm Laderrad und ein Theibach G60 Chip.
Highslide JS
VW Passat G60 Syncro Umbau :

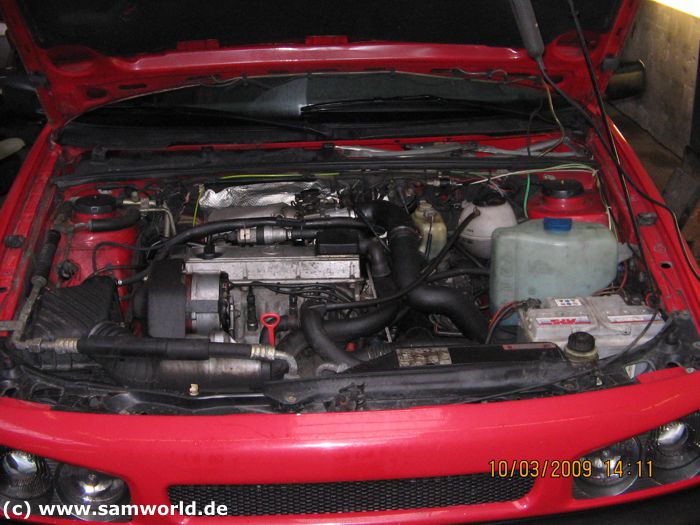

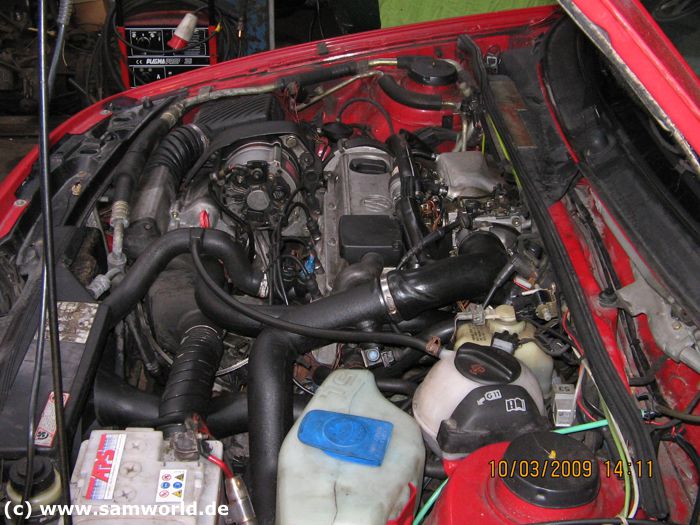

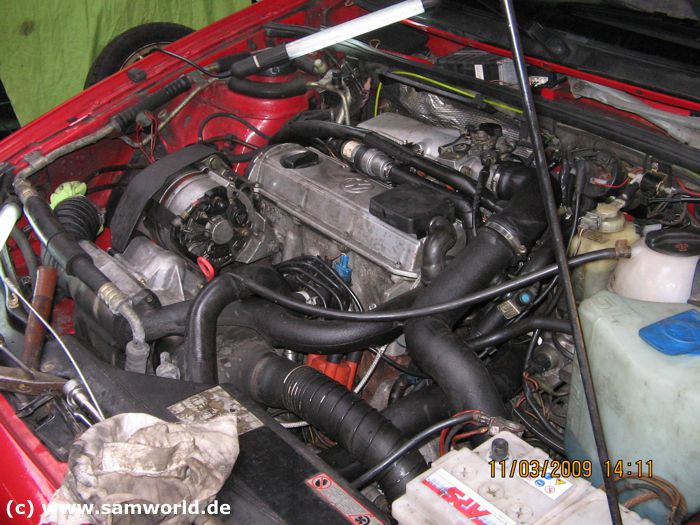

Noch ist alles original ...
Highslide JS
VW Passat G60 Syncro Umbau :
Dann mal los ...
Highslide JS
VW Passat G60 Syncro Umbau :

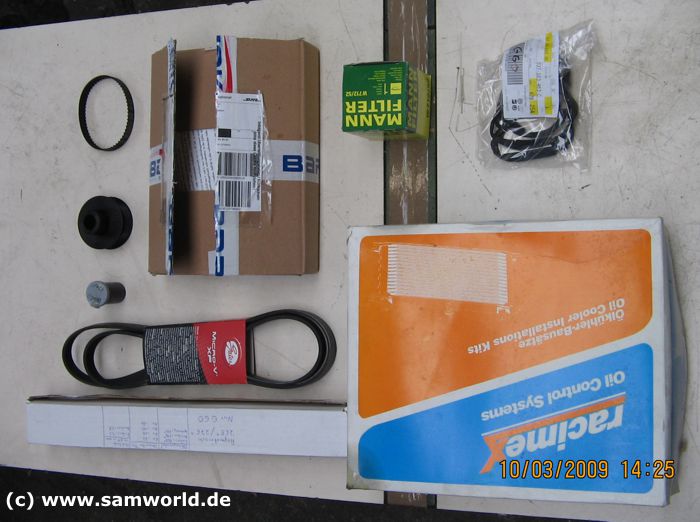

Hier die ganzen Komponenten.
Highslide JS
VW Passat G60 Syncro Umbau :
Den Racimex Zusatzölkühler Einbau findest du weiter unten auf dieser Seite.
Highslide JS
VW Passat G60 Syncro Umbau :
Zuerst wurde der Luftfilterkasten demontiert um Platz für die erforderlichen Arbeiten zu schaffen.
Highslide JS
VW Passat G60 Syncro Umbau :
Dann wurde der Ventildeckel demontiert.
Highslide JS
VW Passat G60 Syncro Umbau :

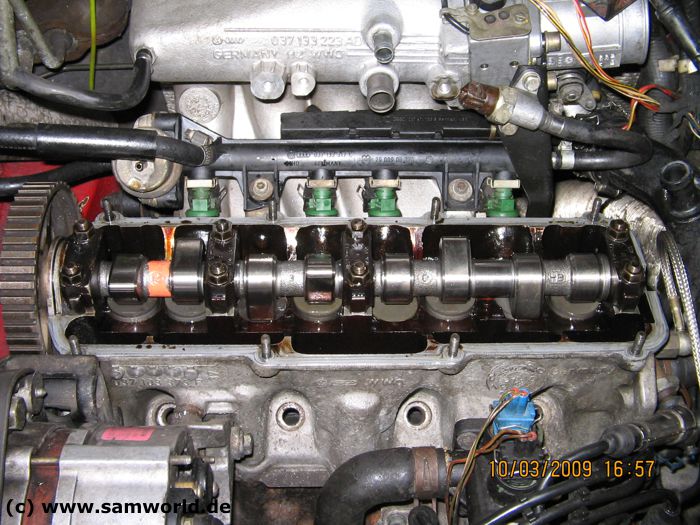

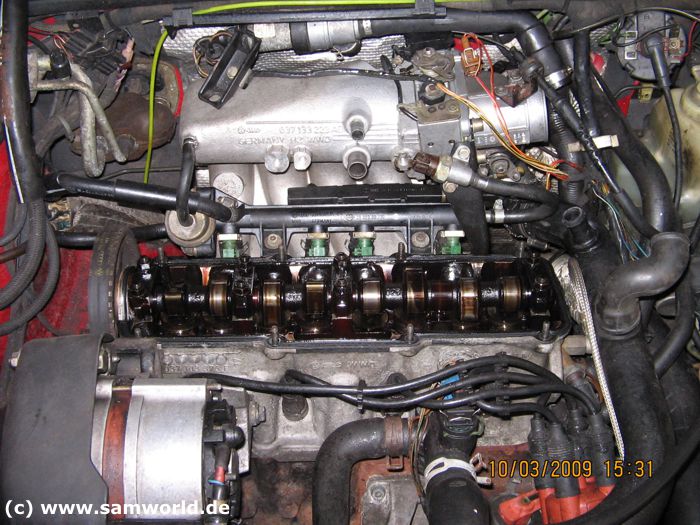

Hier ist noch die original Nockenwelle verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Die Nockenwelle wird losgeschraubt.
Highslide JS
VW Passat G60 Syncro Umbau :

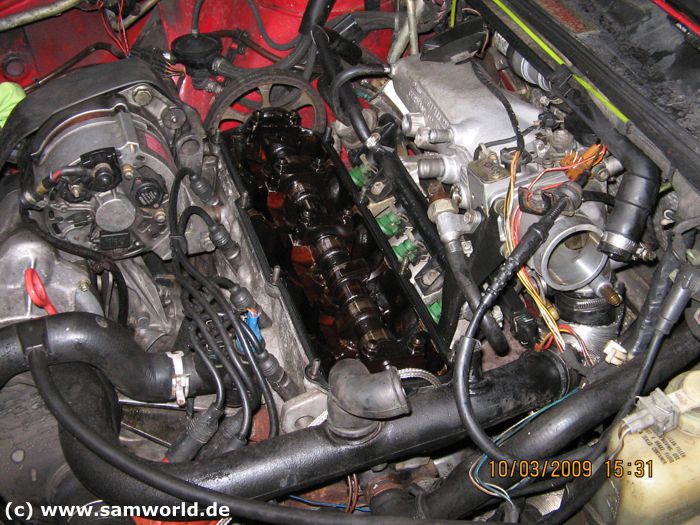

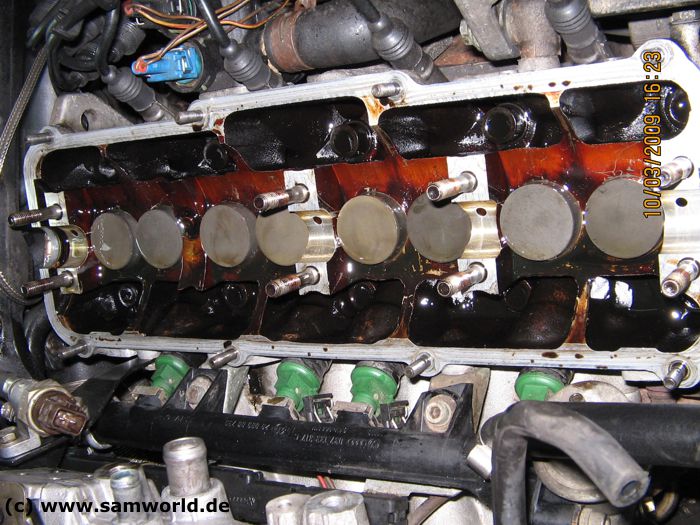

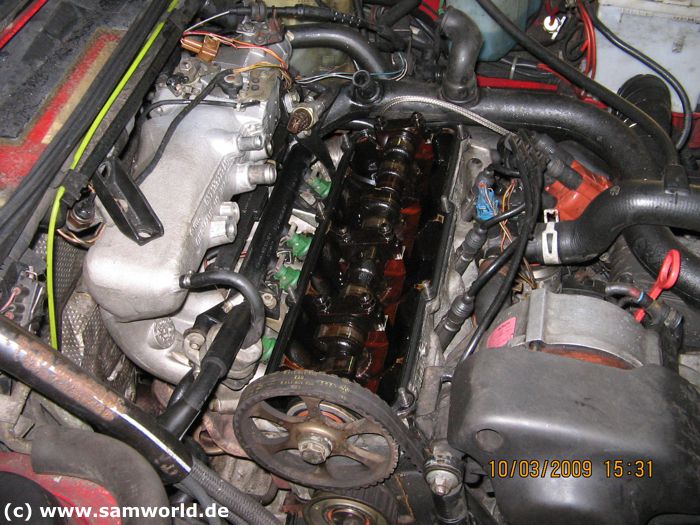

Der Motor mit ausgebauter Nockenwelle ...
Highslide JS
VW Passat G60 Syncro Umbau :

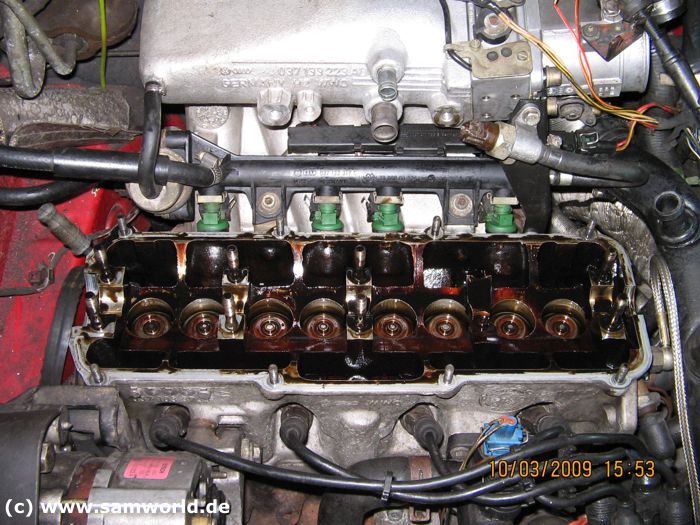

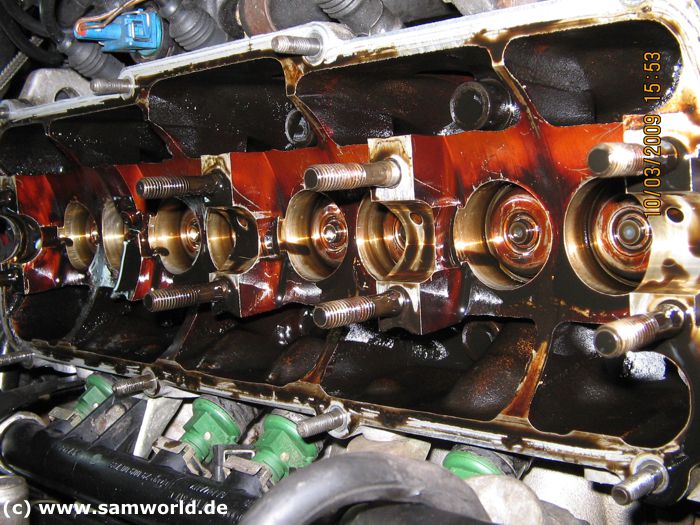

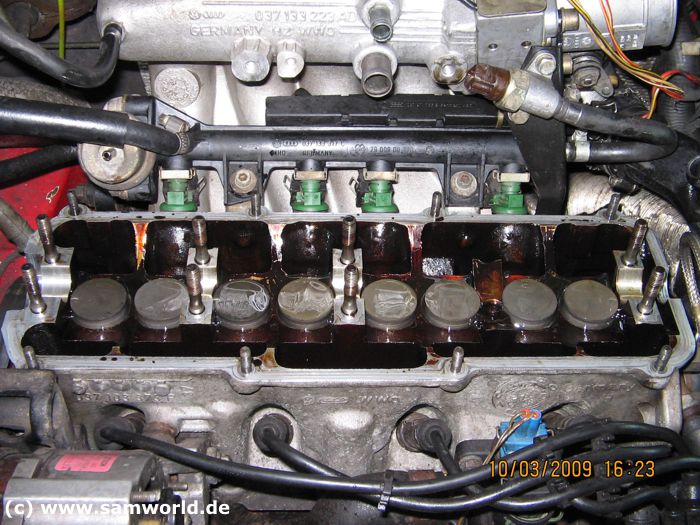

... und ausgebauten Tassenstößeln.
Highslide JS
VW Passat G60 Syncro Umbau :

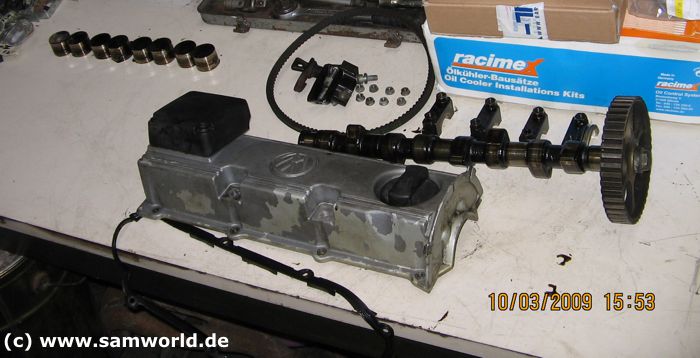

Hier die ausgebauten Teile.
Highslide JS
VW Passat G60 Syncro Umbau :

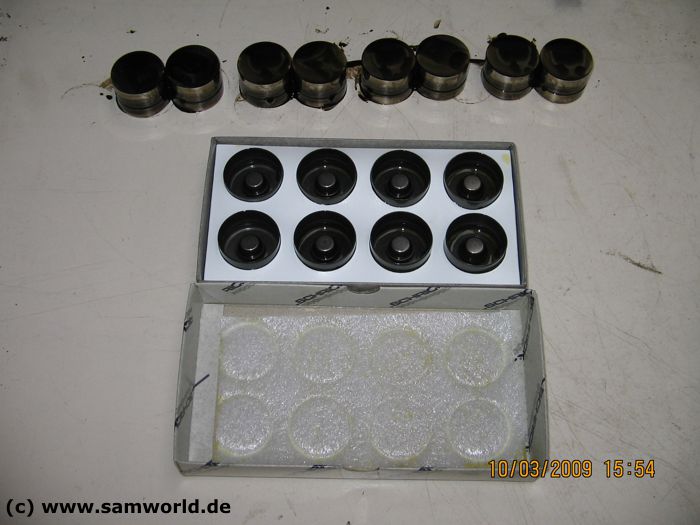

Die alten und die neuen Schrick Tassenstößel
Highslide JS
VW Passat G60 Syncro Umbau :

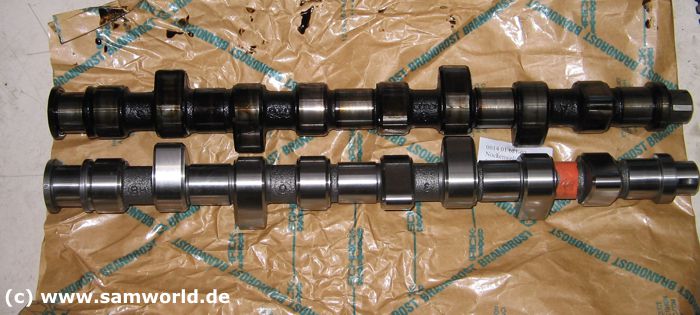

Die alte und die neue Schrick Nockenwelle.
Highslide JS
VW Passat G60 Syncro Umbau :
Die neuen Schrick Tassenstößel wurden mit viel Öl eingesetzt.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht schon ganz gut aus.
Highslide JS
VW Passat G60 Syncro Umbau :
Die neue Schrick Nockenwelle betritt ihren neuen Arbeitsplatz.
Highslide JS
VW Passat G60 Syncro Umbau :

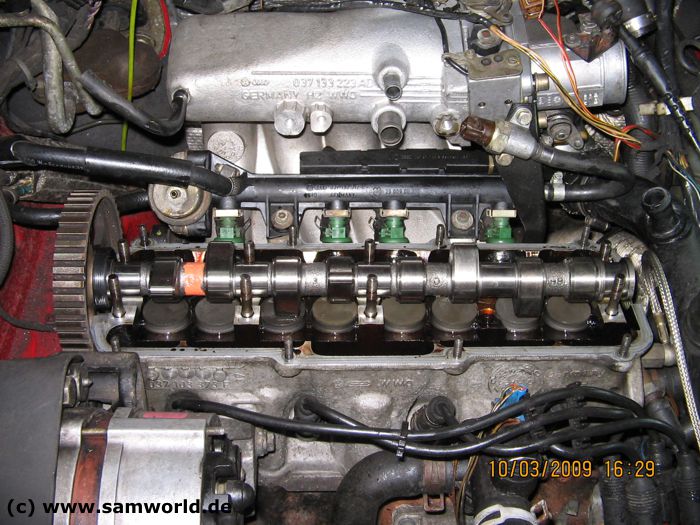

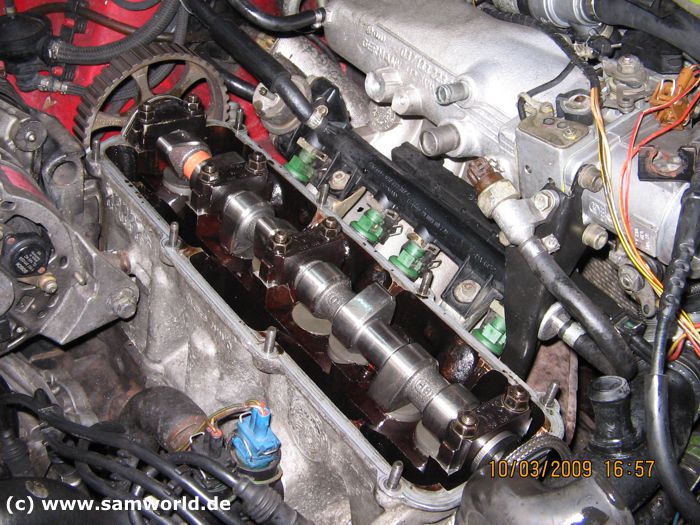

Die festgeschraubte neue Nockenwelle.
Highslide JS
VW Passat G60 Syncro Umbau :
Sitzt perfekt.
Highslide JS
VW Passat G60 Syncro Umbau :

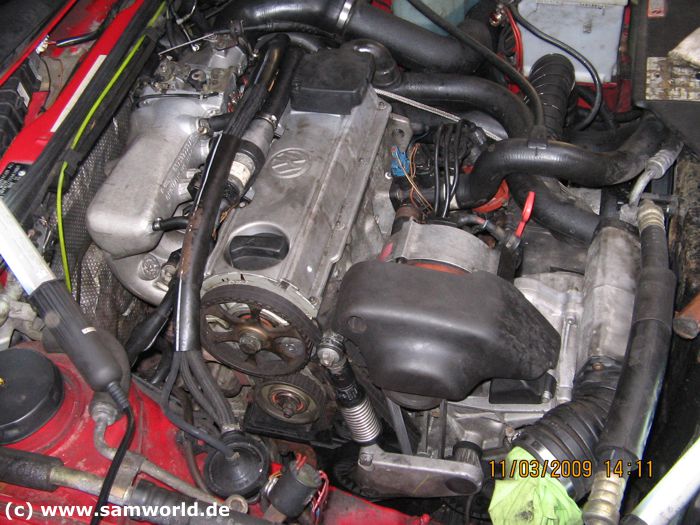

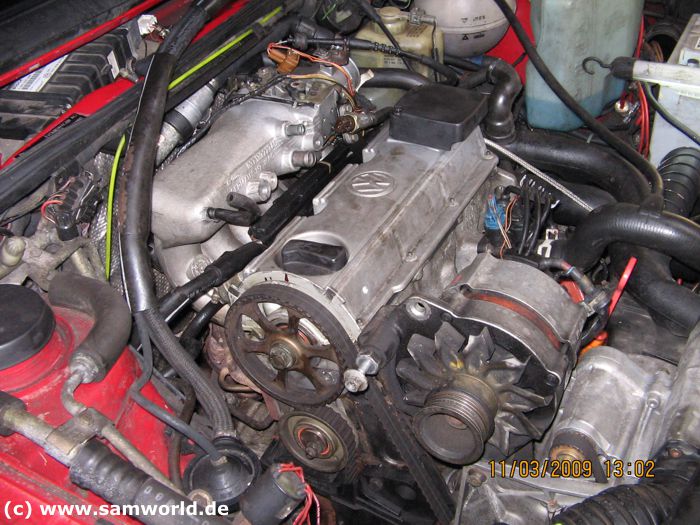

Jetzt die Steuerzeiten kontrollieren bzw. einstellen und den Zahnriemen wieder auflegen.
Highslide JS
VW Passat G60 Syncro Umbau :

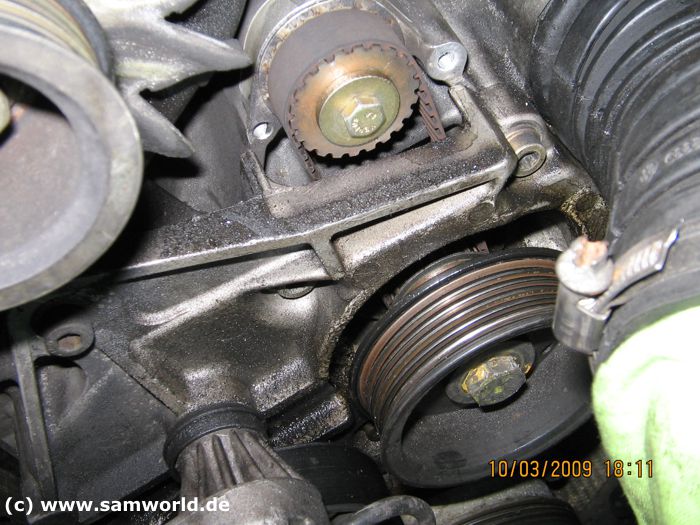

Das original Laderrad.
Highslide JS
VW Passat G60 Syncro Umbau :

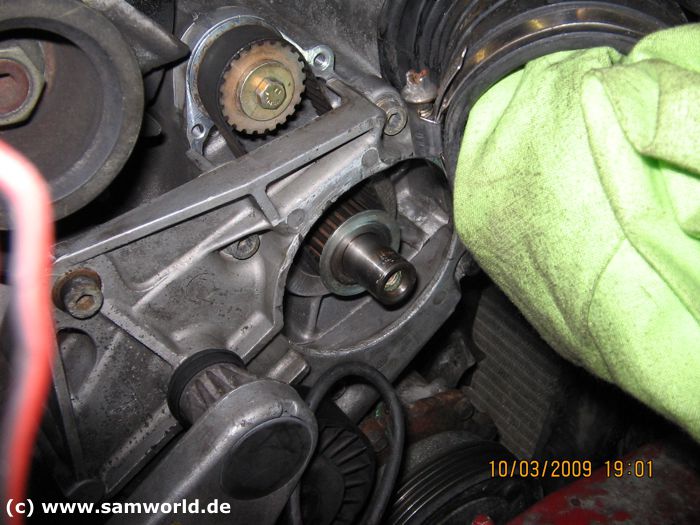

Kann man ausbauen ohne den G Lader dafür auszubauen..
Highslide JS
VW Passat G60 Syncro Umbau :

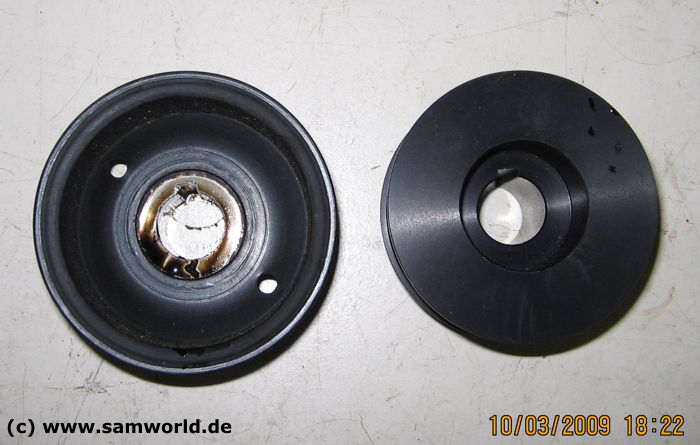

Hier das originale und das neue 70mm Laderrad.
Highslide JS
VW Passat G60 Syncro Umbau :
Da kommt jetzt das neue kleinere Laderrad drauf.
Highslide JS
VW Passat G60 Syncro Umbau :

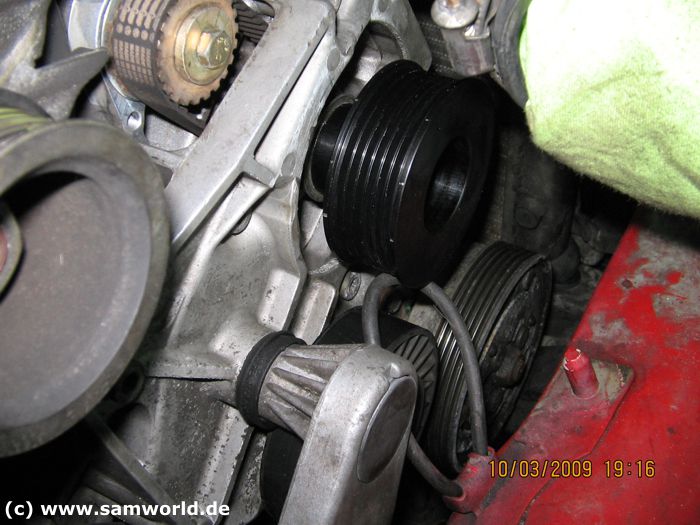

Das 70mm Laderrad ist nun auch verbaut.
Highslide JS
VW Passat G60 Syncro Umbau :
Jetzt muß das Motor Steuergerät raus.
Highslide JS
VW Passat G60 Syncro Umbau :

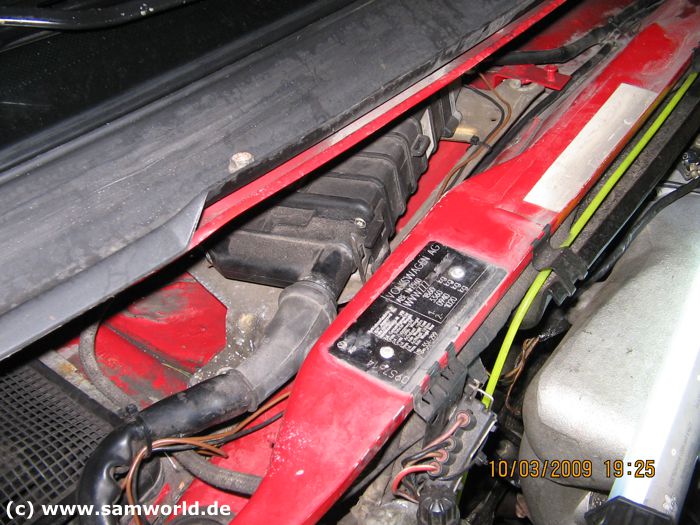

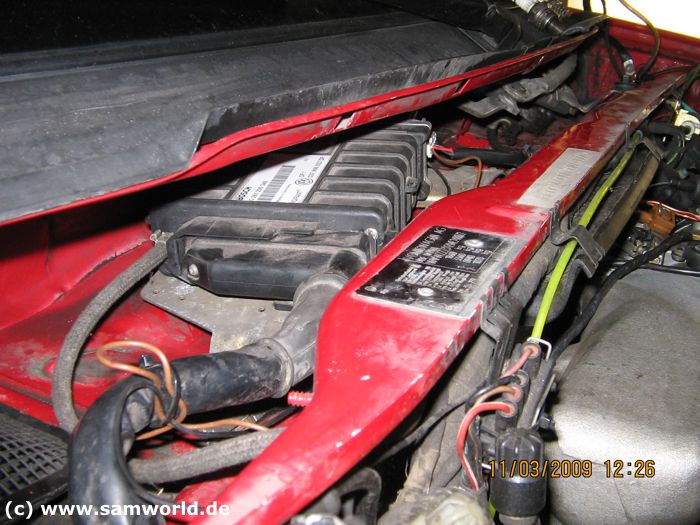

Dies sitzt vorne im Wasserfangkasten.
Highslide JS
VW Passat G60 Syncro Umbau :
Kommt man aber sehr gut dran und kann es relativ problemlos ausbauen.
Highslide JS
VW Passat G60 Syncro Umbau :

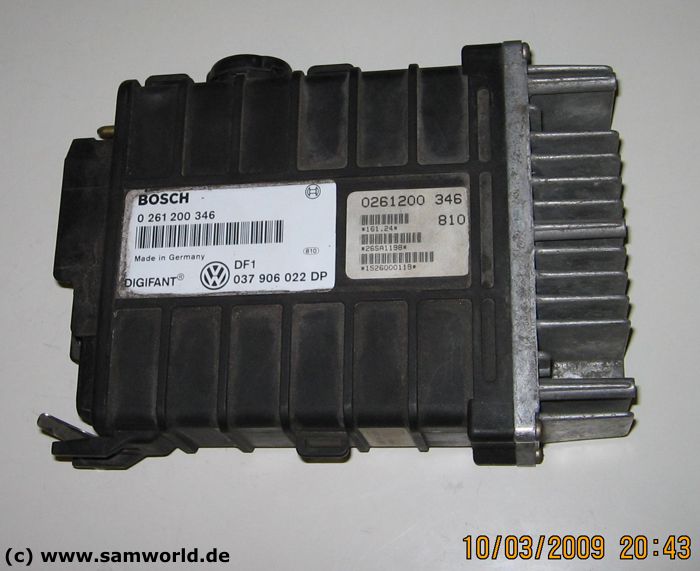

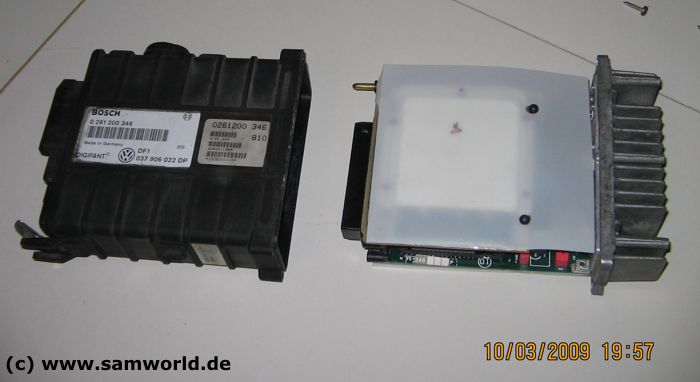

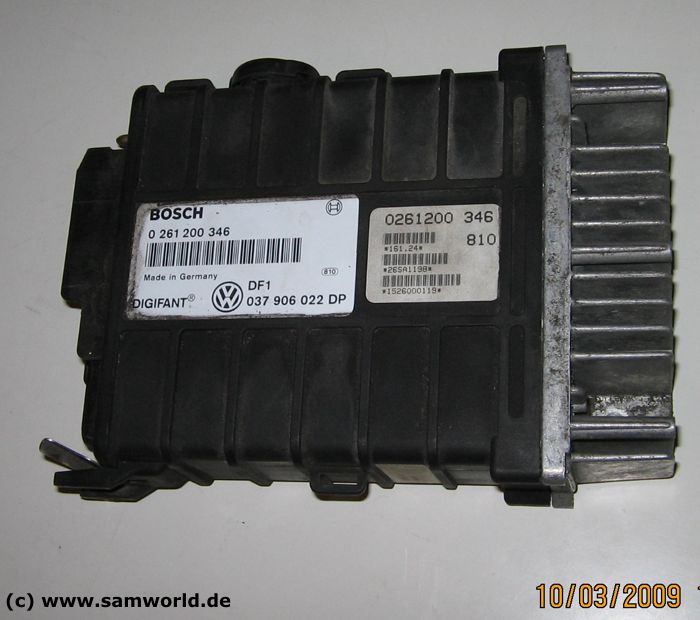

Das ausgebaute Motorsteuergerät.
Highslide JS
VW Passat G60 Syncro Umbau :
Das muß man jetzt auseinander bauen um an den Chip zu kommen.
Highslide JS
VW Passat G60 Syncro Umbau :
Hier sollte man sehr vorsichtig vorgehen um nichts dran zu zerstören.
Highslide JS
VW Passat G60 Syncro Umbau :

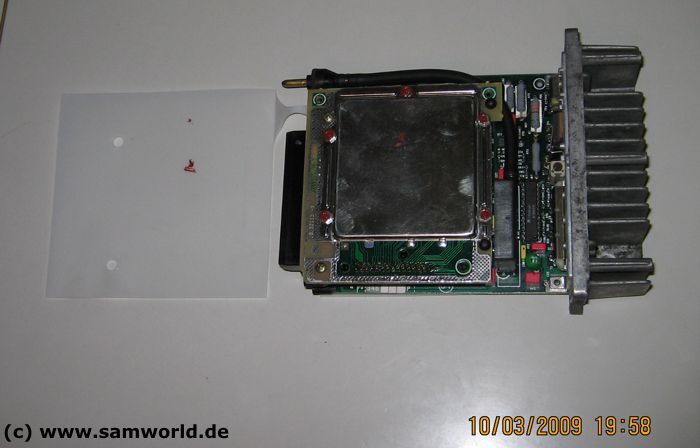

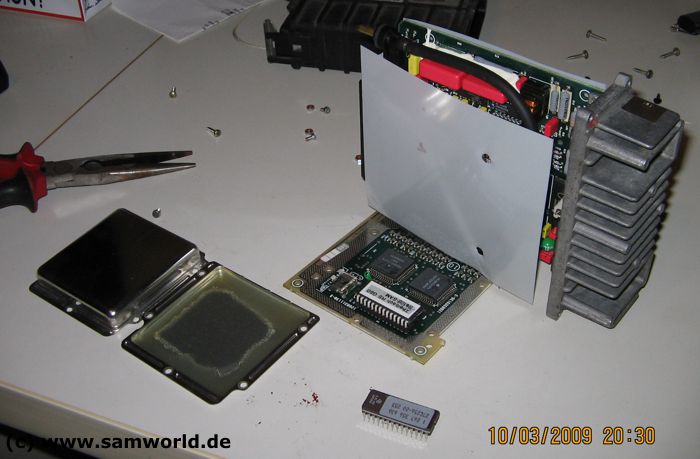

Das geöffnete Motor Steuergerät in dem der original Chip sitzt.
Highslide JS
VW Passat G60 Syncro Umbau :
Dieser wird jetzt vorsichtig entnommen und durch den extra für meinen G60 Passat programmierten Theibach Chip ersetzt.
Highslide JS
VW Passat G60 Syncro Umbau :
Der alte Chip (oben ausgebaut) und der neue Theibach Chip (schon eingebaut).
Highslide JS
VW Passat G60 Syncro Umbau :
Danach das Steuergerät wieder vorsichtig zusammen bauen.
Highslide JS
VW Passat G60 Syncro Umbau :
Das Steuergerät mit dem neuen Chip sitzt wieder an seinem Arbeitsplatz :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Nun wieder alles zusammenbauen.
Highslide JS
VW Passat G60 Syncro Umbau :
Der neue kürzere Rippenriemen muß auch noch eingebaut werden.
Highslide JS
VW Passat G60 Syncro Umbau :

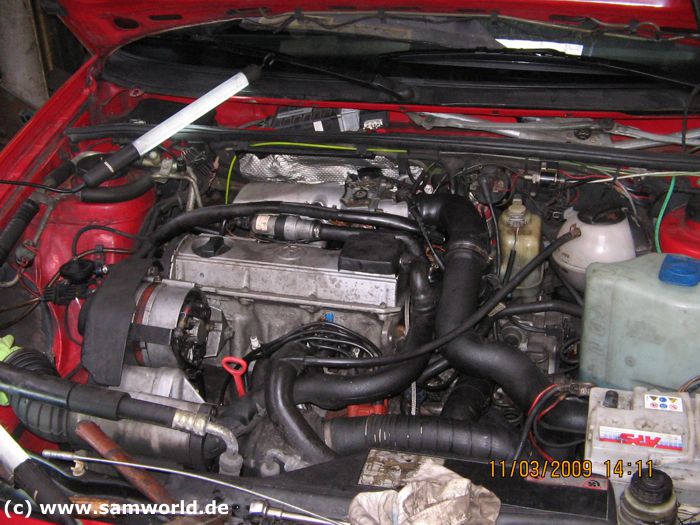

So wieder alles zusammen gebaut.
Highslide JS
VW Passat G60 Syncro Umbau :

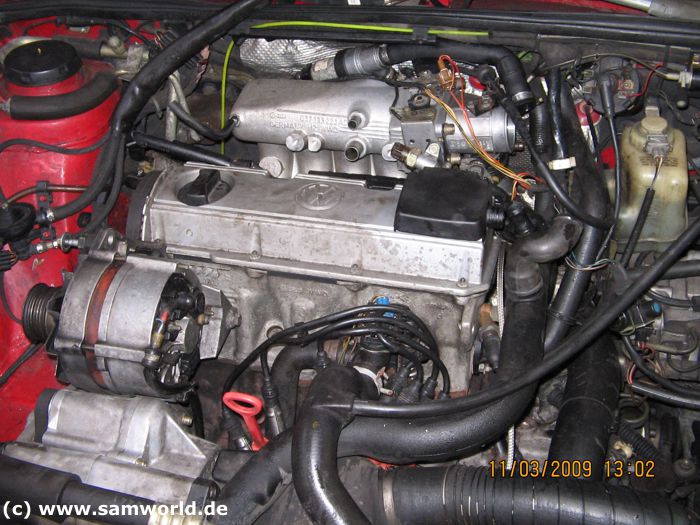

Jetzt mal einen Probelauf machen ...
Highslide JS
VW Passat G60 Syncro Umbau :
Er sprang sofort an und läuft rund, das ist schon mal ein gutes Zeichen ... dann dürfte alles geklappt haben :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Hab die erste Probefahrt hinter mir ... kann nur W A U U U sagen ... ein Unterschied wie Tag und Nacht. Würde diese Komponenten sofort wieder verbauen. Der Passat hat jetzt Power ohne Ende :-)

Motoröl Kühlung
Einbau eines Racimex Ölkühlerkits
Highslide JS
VW Passat G60 Syncro Umbau :

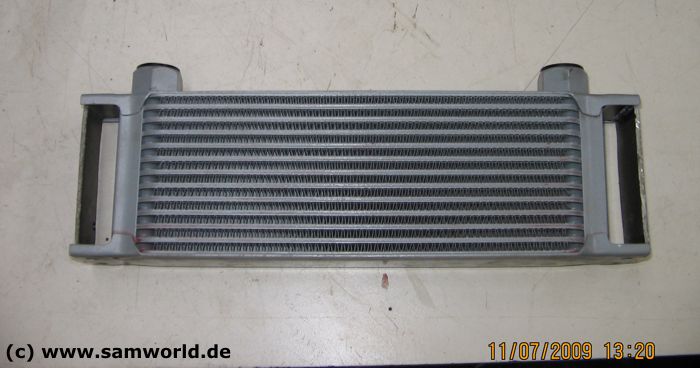

Als nächstes steht der Einbau eines Racimex Ölkühler Kits an.
Highslide JS
VW Passat G60 Syncro Umbau :

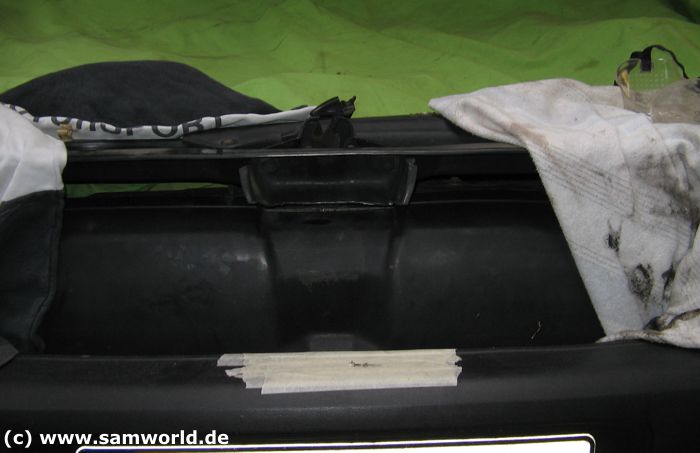

Erst mal schauen wo der Kühler am besten hinpasst. Da ich ja den Kühlergrill mit dem bösen Blick und dem Gitter in der Mitte verbaut habe ist dort der ideale Platz.
Highslide JS
VW Passat G60 Syncro Umbau :
Dafür muß die Querverstrebung ausgebohrt werden, die kann ich nachher gut als Ölkühler Halter verwenden.
Highslide JS
VW Passat G60 Syncro Umbau :

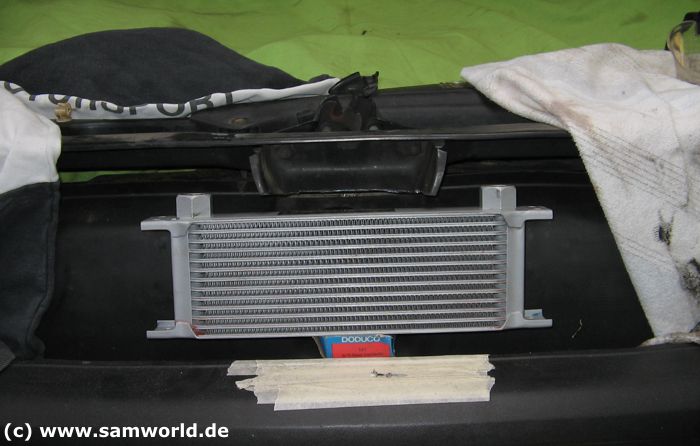

Erstmal wurde geschaut wie der Ölkühler am besten platziert werden kann.
Highslide JS
VW Passat G60 Syncro Umbau :
So sitzt er schon ganz gut. Hab dann angezeichnet was von dem Träger noch weggeschnitten werden muß.
Highslide JS
VW Passat G60 Syncro Umbau :
Die Verstrebung von dem Träger ist nun eingeschnitten.
Highslide JS
VW Passat G60 Syncro Umbau :
Hier sieht man es nochmal besser.
Highslide JS
VW Passat G60 Syncro Umbau :

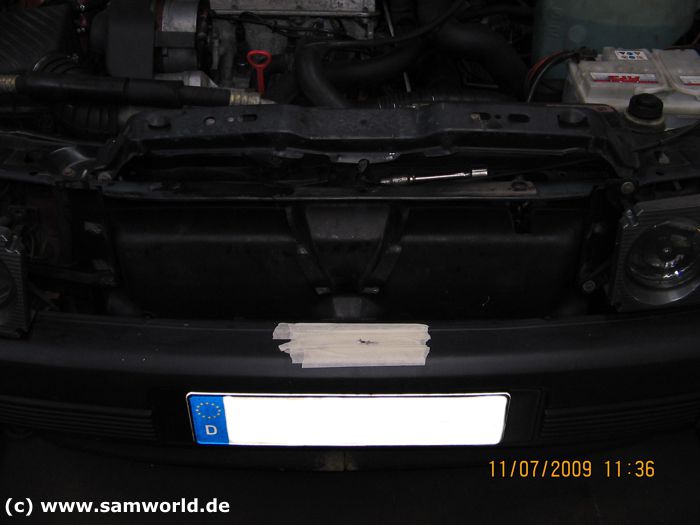

Die Verstrebung ist jetzt entfernt.
Highslide JS
VW Passat G60 Syncro Umbau :
So passt der Ölkühler perfekt da rein und bekommt genügend Kühlungsluft.
Highslide JS
VW Passat G60 Syncro Umbau :

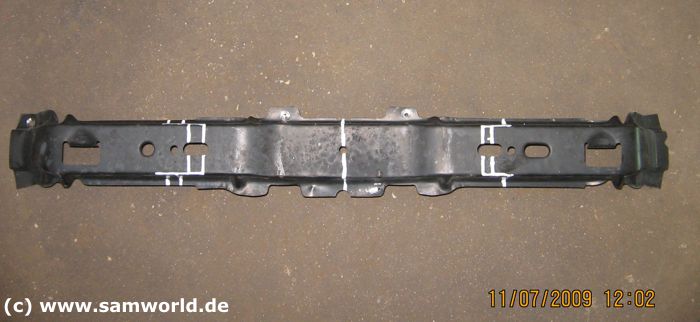

Bei der original Verstrebung hab ich angezeichnet wo ich schneiden muß.
Highslide JS
VW Passat G60 Syncro Umbau :
Die fertig bearbeitete Verstrebung.
Highslide JS
VW Passat G60 Syncro Umbau :
So soll die nachher den Ölkühler halten.
Highslide JS
VW Passat G60 Syncro Umbau :
Das erste anpassen.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht doch schon ganz gut aus.
Highslide JS
VW Passat G60 Syncro Umbau :
So ist nachher die original Verstrebung auch wieder an ihrem original Platz ...
Highslide JS
VW Passat G60 Syncro Umbau :
und hält zusätzlich noch den Ölkühler. Ideen muß man haben :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Jetzt noch die passende Halterung für den Ölkühler bauen.
Highslide JS
VW Passat G60 Syncro Umbau :

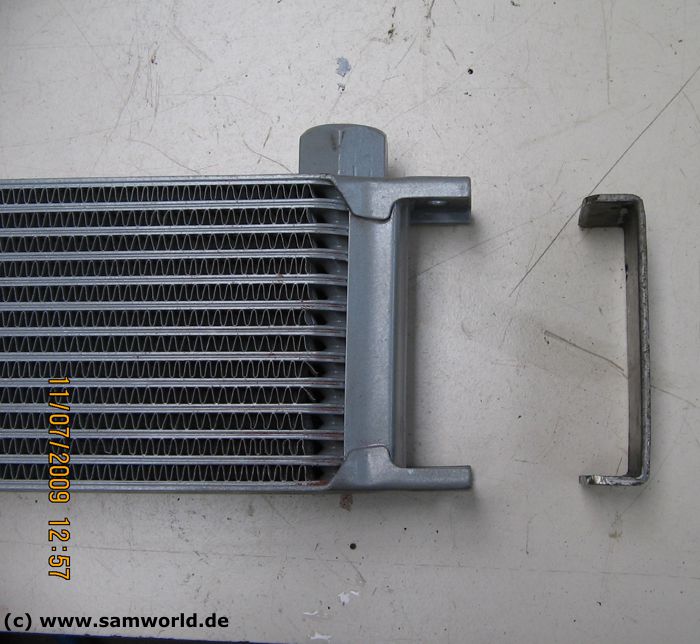

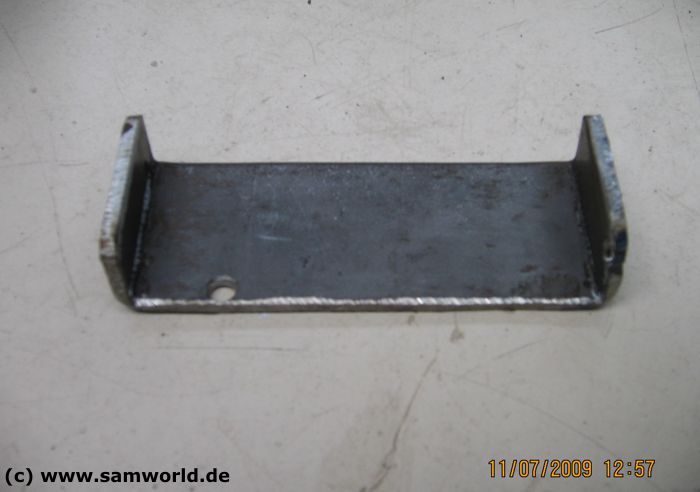

2mm dickes Blech gibt einen sehr stabilen Halter.
Highslide JS
VW Passat G60 Syncro Umbau :
Sitzt perfekt.
Highslide JS
VW Passat G60 Syncro Umbau :

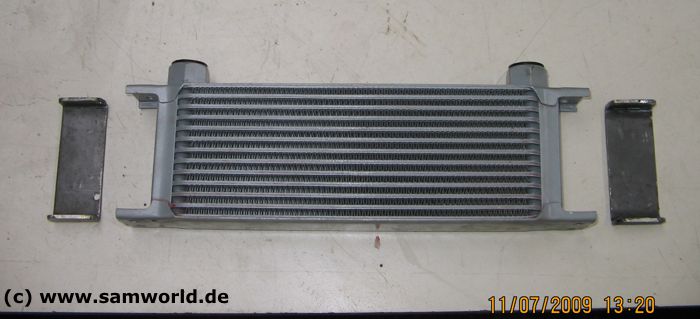

Beide fertigen Halter für den Ölkühler.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht gut aus und passt perfekt.
Highslide JS
VW Passat G60 Syncro Umbau :

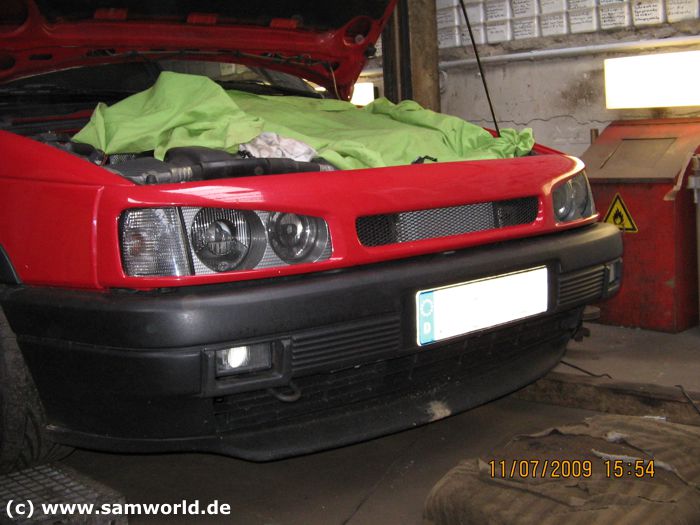

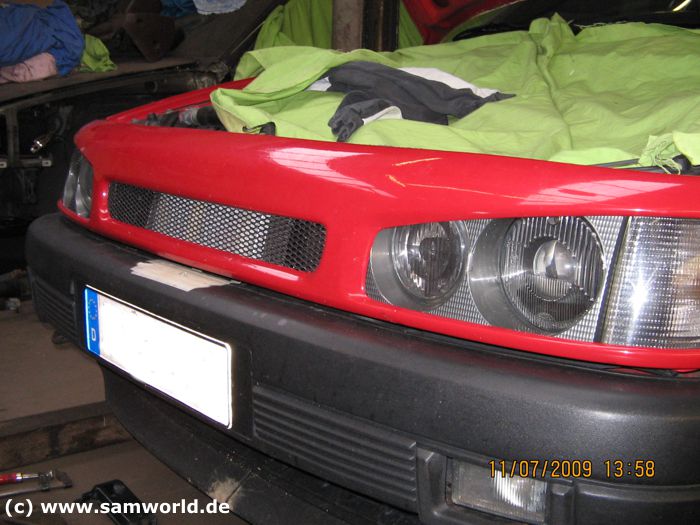

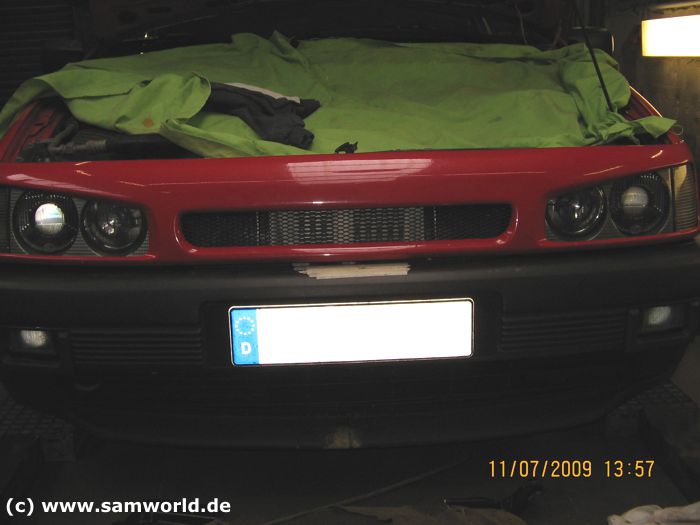

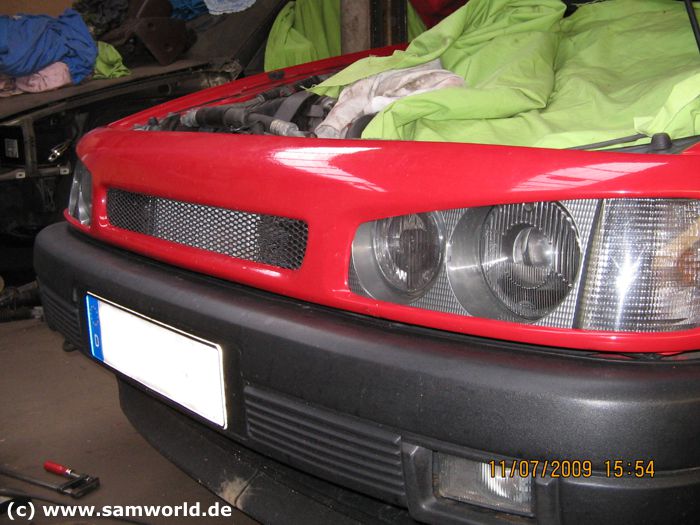

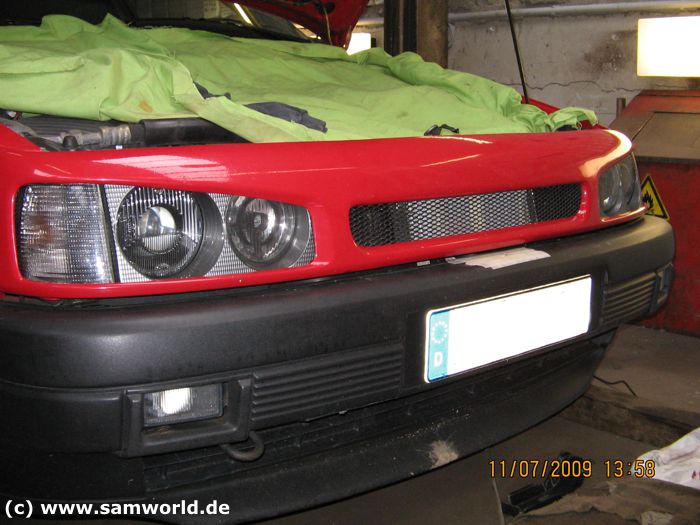

Erste anprobe des Kühlergrills.
Highslide JS
VW Passat G60 Syncro Umbau :
Durch das Gitter bekommt der Ölkühler genügend Fahrtwind ab.
Highslide JS
VW Passat G60 Syncro Umbau :
Der Grill passt so auch noch perfekt.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht dazu auch noch gut aus :-)
Highslide JS

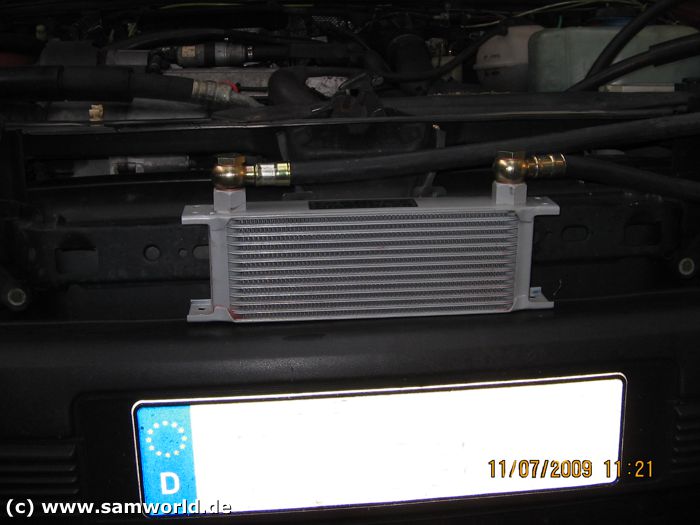

VW Passat G60 Syncro Umbau :

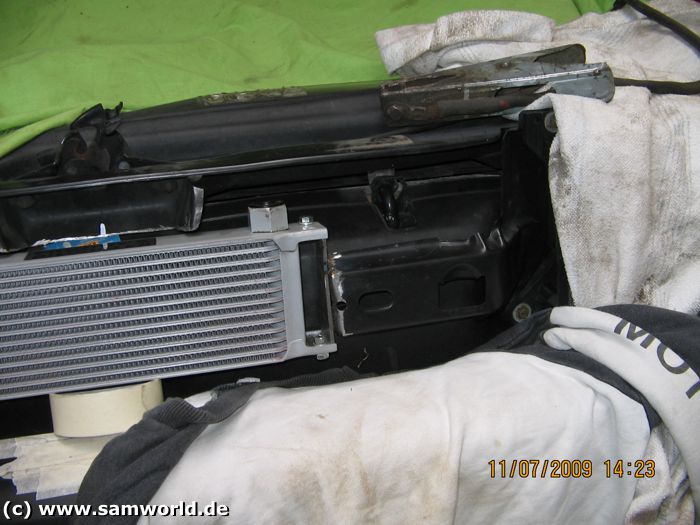

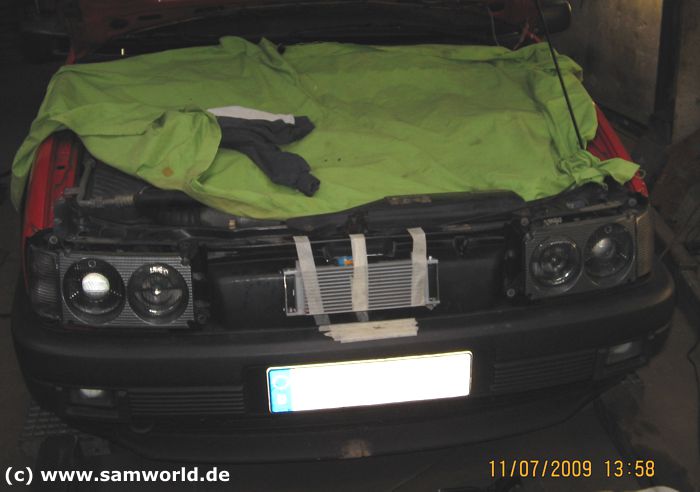

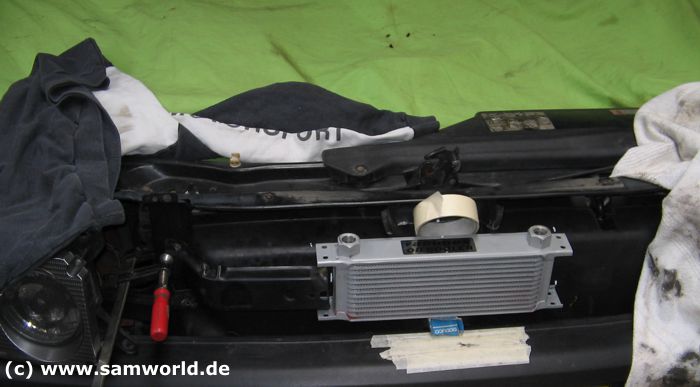

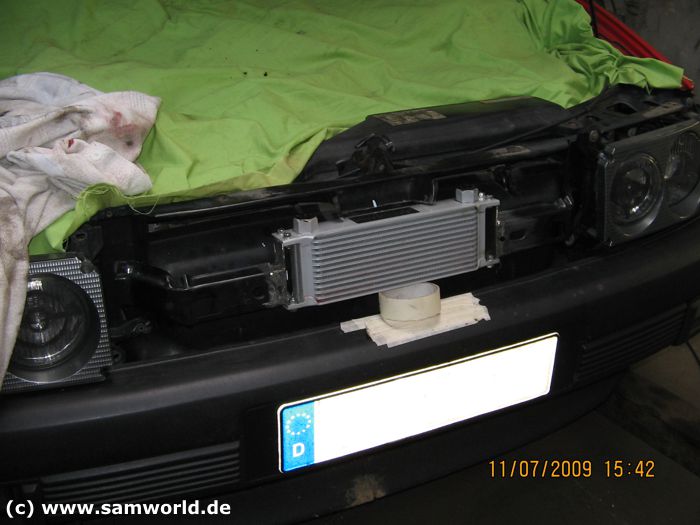

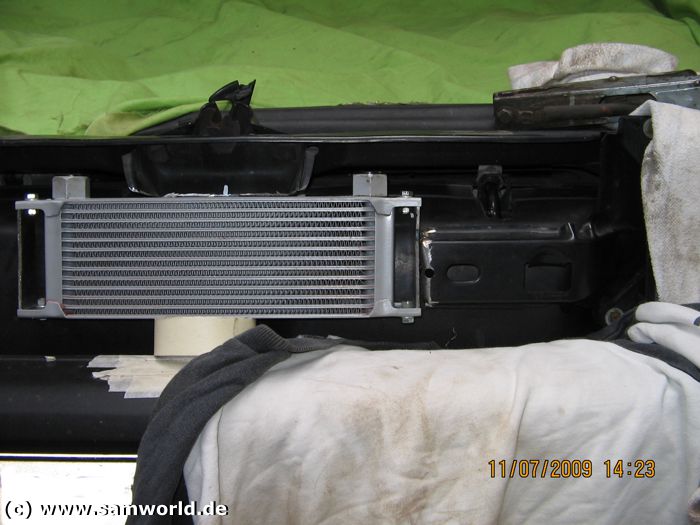

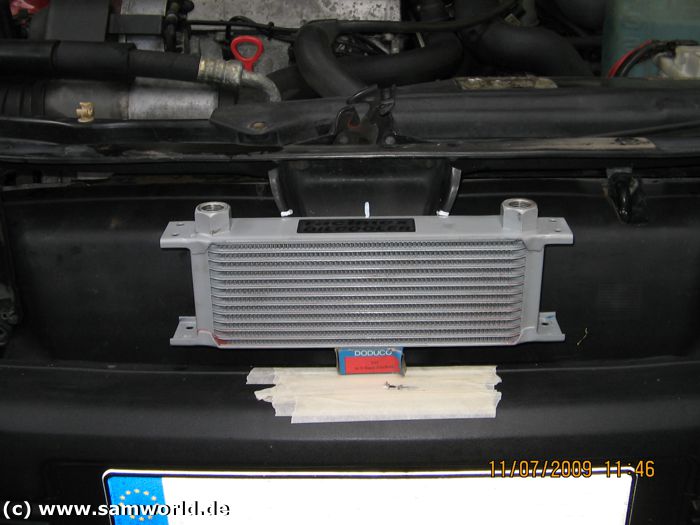

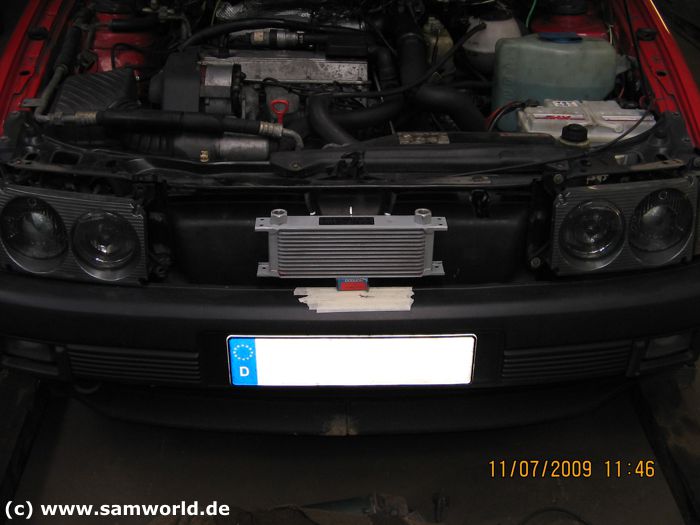

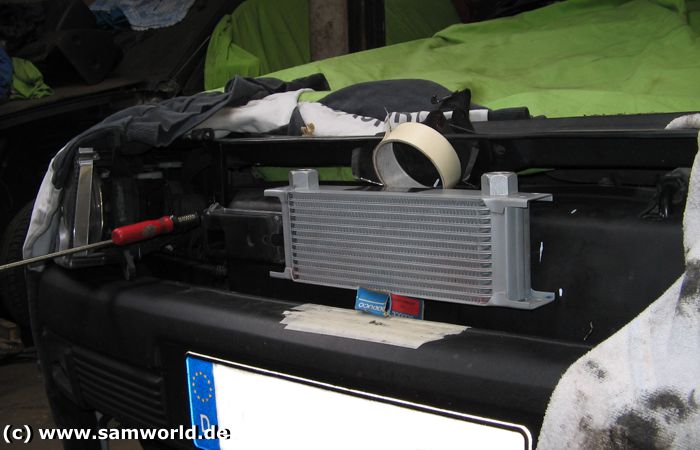

Der mit Klebeband fixierte Ölkühler.
Highslide JS
VW Passat G60 Syncro Umbau :
Jetzt die Verstrebung en anpassen ...
Highslide JS
VW Passat G60 Syncro Umbau :
und mit einem Schweißpunkt fixieren.
Highslide JS
VW Passat G60 Syncro Umbau :

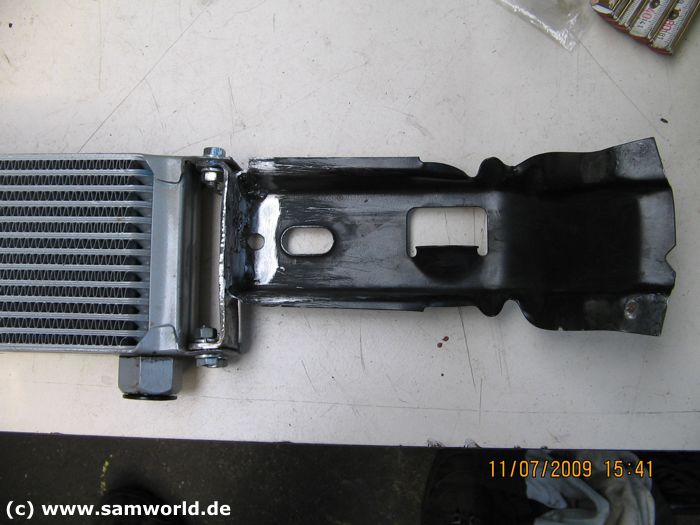

Die mit den Ölkühlerhaltern fertig verschweißte Verstrebung.
Highslide JS
VW Passat G60 Syncro Umbau :
Kpl. verschweißt.
Highslide JS
VW Passat G60 Syncro Umbau :
Das hält bombenfest.
Highslide JS
VW Passat G60 Syncro Umbau :
Die fertige Verstrebung mit dem Ölkühler in der Mitte.
Highslide JS
VW Passat G60 Syncro Umbau :
Wichtig ist immer das erneute kontrollieren damit nachher alles einwandfrei passt.
Highslide JS
VW Passat G60 Syncro Umbau :
So sieht das schon ganz gut aus :-)
Highslide JS
VW Passat G60 Syncro Umbau :
Auch der Grill passt perfekt ...
Highslide JS
VW Passat G60 Syncro Umbau :
... ohne das er an den Ölkühler stößt.
Highslide JS
VW Passat G60 Syncro Umbau :

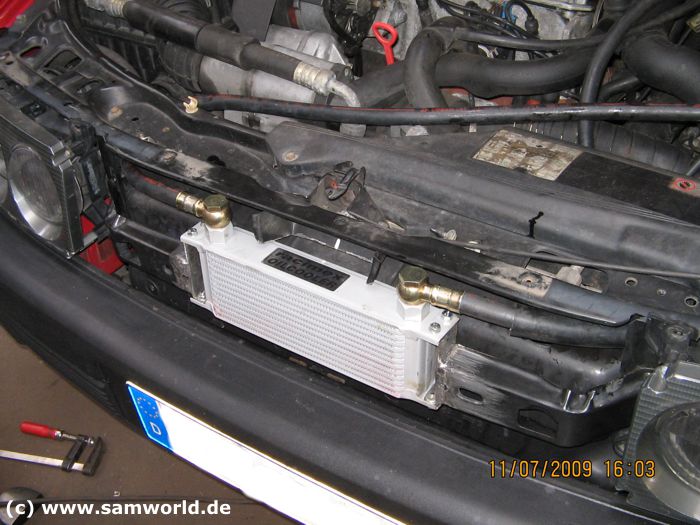

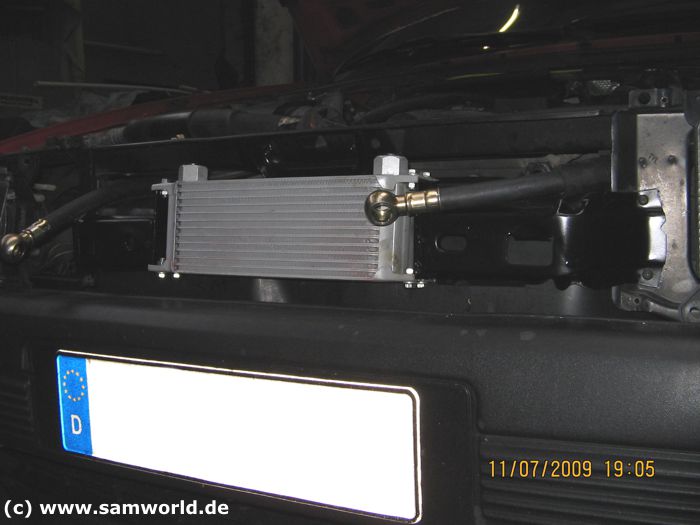

Nun mal die Ölkühlerschläuche anschließen um zu schauen wie man die am besten verlegt ohne das sie irgendwo scheuern.
Highslide JS
VW Passat G60 Syncro Umbau :
So müsste es gehen und der Grill passt weiterhin perfekt.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht doch schon ganz gut aus.
Highslide JS
VW Passat G60 Syncro Umbau :
Nachdem alles angepasst war habe ich die Halter in mehreren Schichten mit Rostschutzfarbe besprüht damit später nichts rosten kann.
Highslide JS
VW Passat G60 Syncro Umbau :

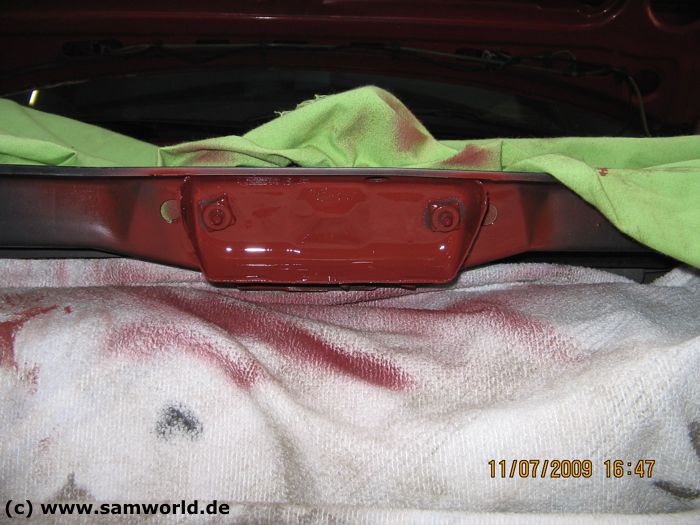

Auch die Schnittstellen am Schlossträger wurden mehrfach grundiert.
Highslide JS
VW Passat G60 Syncro Umbau :
Als nächstes kommt der Einbau des Ölkühleradapters mit dem Thermostat.
Highslide JS
VW Passat G60 Syncro Umbau :

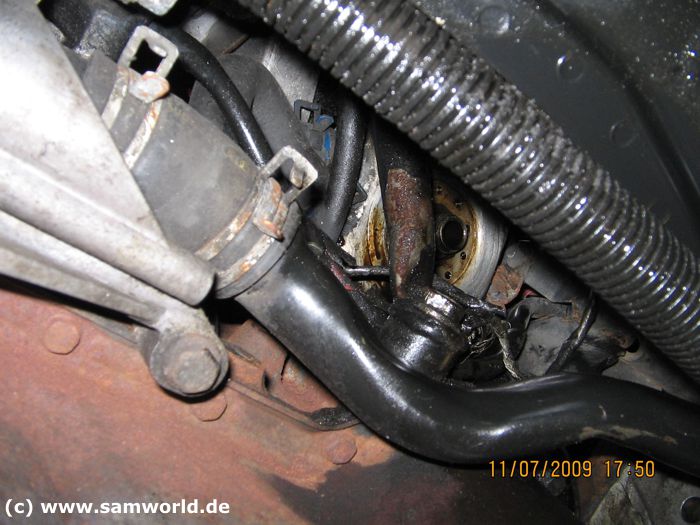

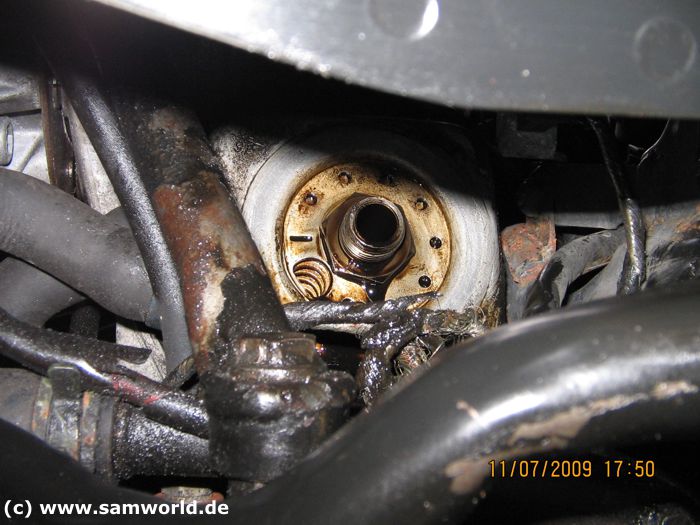

Dafür muß man zuerst mal den Ölfilter abschrauben.
Highslide JS
VW Passat G60 Syncro Umbau :

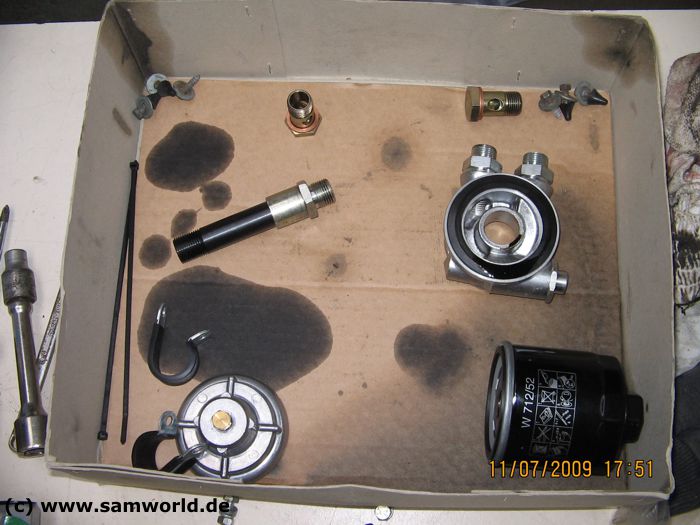

Hier sieht man die Teile die verbaut werden müssen. Weil der lange original Ölfilter nachher nicht mehr passt muß man den vom Polo GTI (W712/52) nehmen, der ist etwas kürzer.
Highslide JS
VW Passat G60 Syncro Umbau :

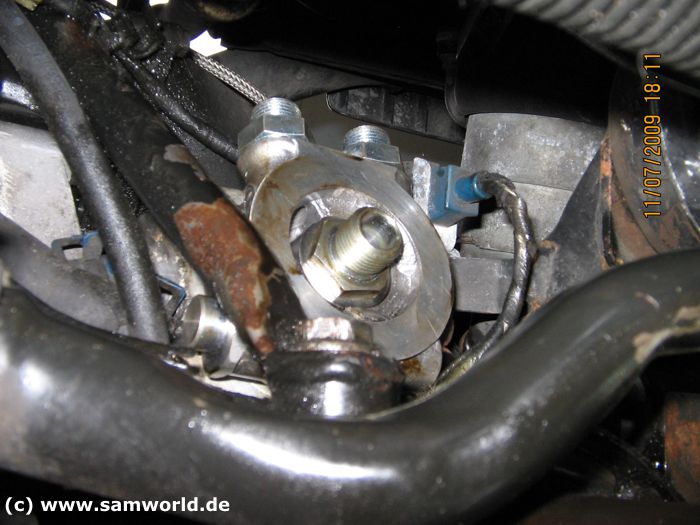

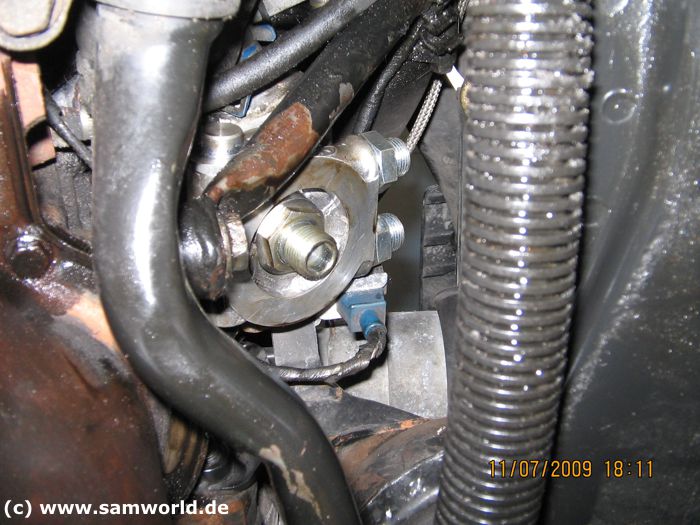

Der eingebaute Adapter.
Highslide JS
VW Passat G60 Syncro Umbau :

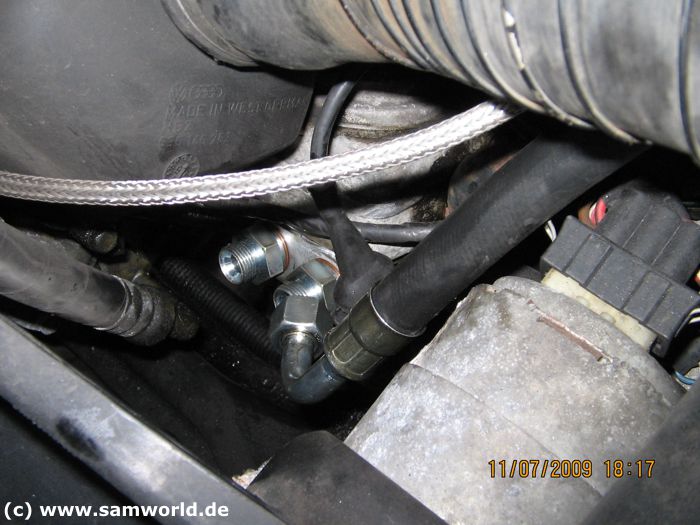

Hier sieht man gut die beiden vorderen Anschlüsse an denen die Ölschläuche angeschraubt werden die dann zum Ölkühler gehen.
Highslide JS
VW Passat G60 Syncro Umbau :
Von der länge her passen die Schläuche sehr gut so wie ich die verlegt habe.
Highslide JS
VW Passat G60 Syncro Umbau :

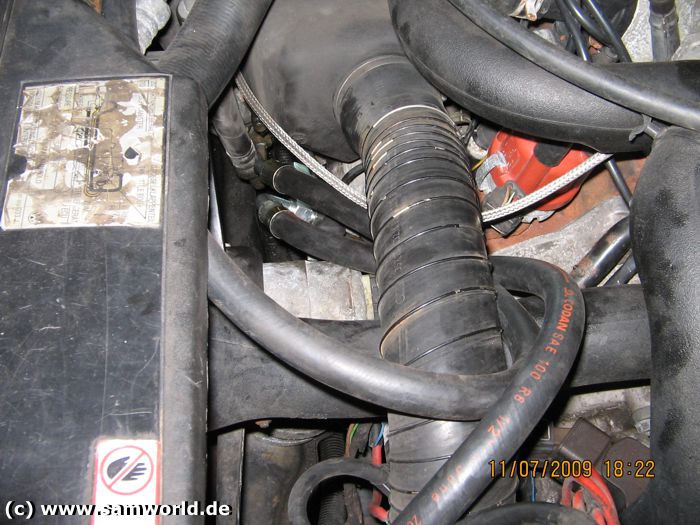

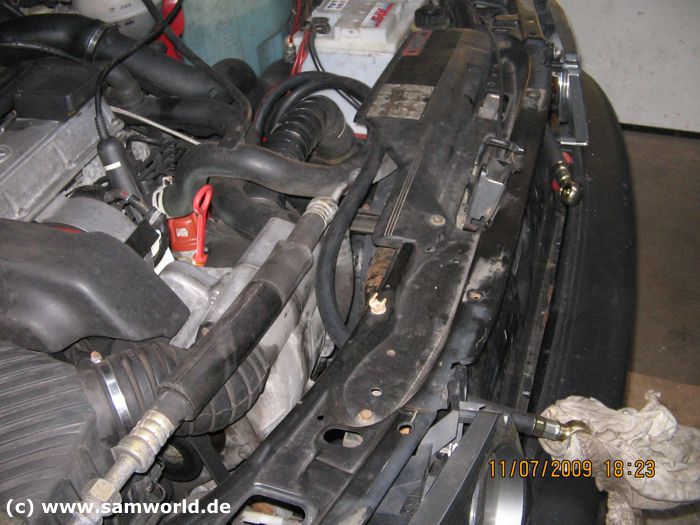

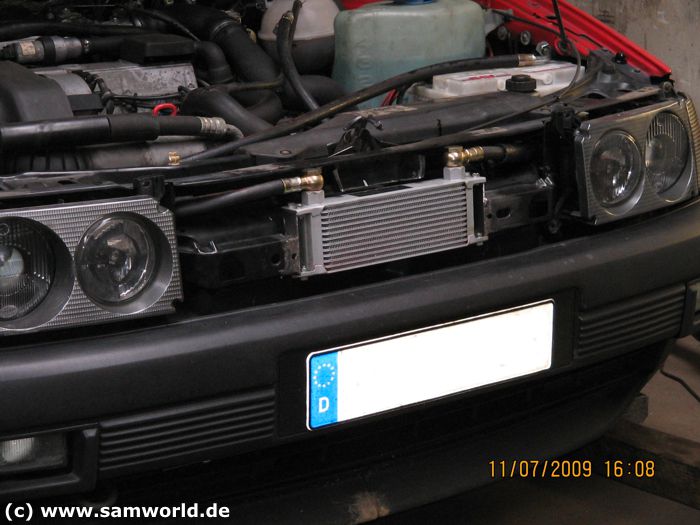

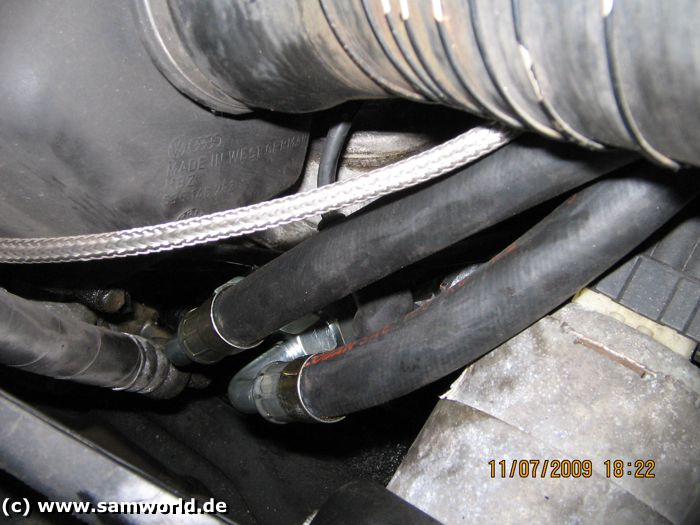

Beide Ölkühlerschläuche sind nun verlegt und angeschlossen.
Highslide JS
VW Passat G60 Syncro Umbau :
Man muß immer drauf achten das man die Schläuche so verlegt das sie nirgendwo dran scheuern können und das sie knickfrei liegen.
Highslide JS
VW Passat G60 Syncro Umbau :
So gehts prima.
Highslide JS
VW Passat G60 Syncro Umbau :

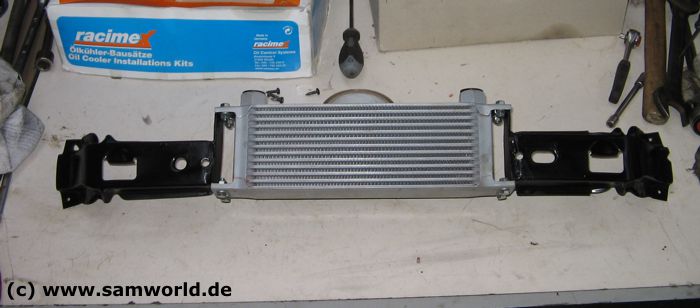

Der nun auch mit mehreren Schichten schwarzer Farbe besprühte Ölkühlerhalter kpl. mit dem Ölkühler.
Highslide JS
VW Passat G60 Syncro Umbau :
Dieser wird jetzt wieder an seinem ursprünglichen Platz angeschraubt.
Highslide JS
VW Passat G60 Syncro Umbau :
Sieht super aus und hält bombenfest.
Highslide JS
VW Passat G60 Syncro Umbau :
Der anschluß der Ölkühlerschläuche.
Highslide JS
VW Passat G60 Syncro Umbau :

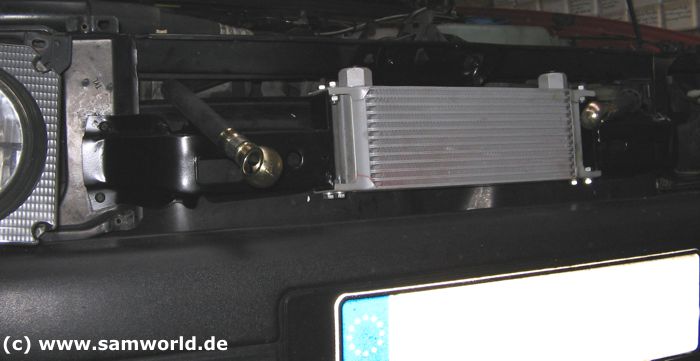

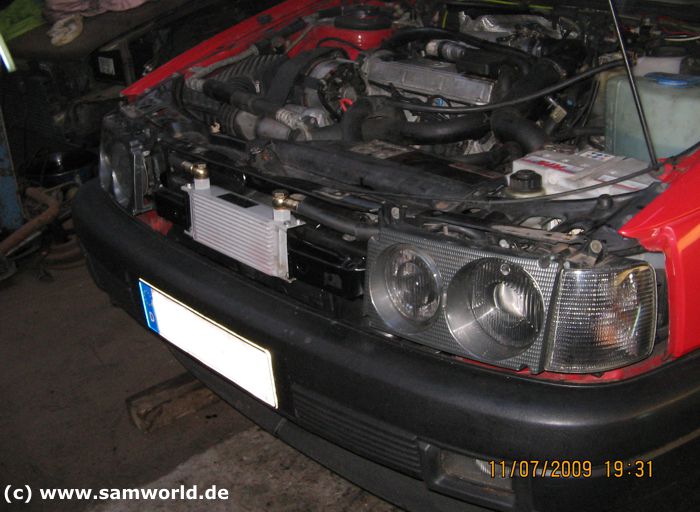

Fast fertig, jetzt fehlt nur noch der Kühlergrill.
Highslide JS
VW Passat G60 Syncro Umbau :

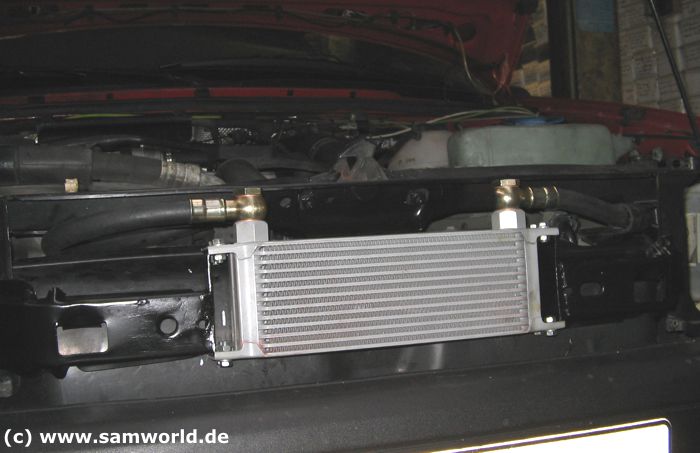

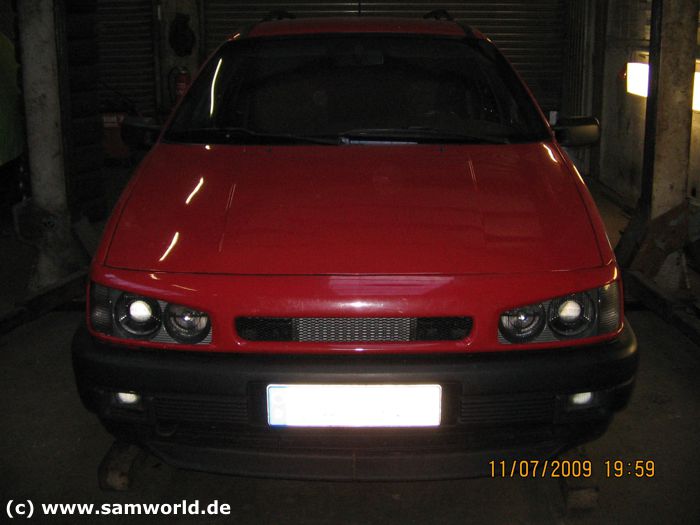

So fertig montiert.
Highslide JS
VW Passat G60 Syncro Umbau :
Nach dem Öl einfüllen wurde der Motor laufen gelassen um alles auf Dichtheit zu prüfen. Alles war perfekt und der Ölkühler kann jetzt kühlen :-)

Seite 9 von 9
in Arbeit ...

Info zu diesem Umbau
Umbauzeit : 03/06 - 11/07
Bilder : 510
Seiten : 9
Last Update : 03.02.2015
